Двигатель ЗМЗ 409
- Содержание:
- Модификации двигателя ЗМЗ 409
- Маркировка двигателей ЗМЗ-409
- Технические характеристики ДВС ЗМЗ 409
- Двигатель УАЗ Патриот ЗМЗ-409 Евро-4 - видео
- Плюсы и минусы двигателей ЗМЗ 405 406 409 - видео
Двигатель ЗМЗ-409 создан на базе 406-го мотора, а точнее, на базе его преемника ЗМЗ-405. Используется 405-й блок (высота всех блоков 405, 406, 409 одинаковая), коленвал с увеличенным ходом (с 86мм до 94мм), шатуны остались старые, поршни измененные, со смещением на 4мм.Модификации двигателя ЗМЗ 409
1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с. 2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ (цилиндро-поршневая группа), новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго. 3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго. 4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с. 5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с. 6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.
Маркировка двигателей ЗМЗ-409

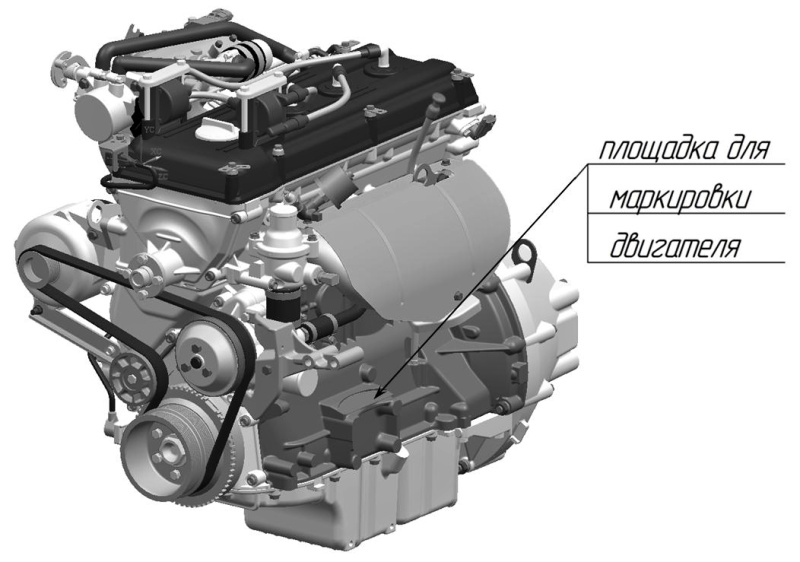

Маркировка двигателя в виде идентификационного номера (VIN) наносится в одну строчку на обработанную поверхность площадки блока цилиндров, находящейся с левой стороны над бобышками крепления передней опоры двигателя.В начале, конце и между составными частями идентификационного номера указан разделительный знак в виде звездочки. Над идентификационным номером двигателя может быть указан номер блока цилиндров, нанесенный ударным способом или на самоклеющейся этикетке. На крышке клапанов расположена самоклеющаяся этикетка с указанием комплектации двигателя.

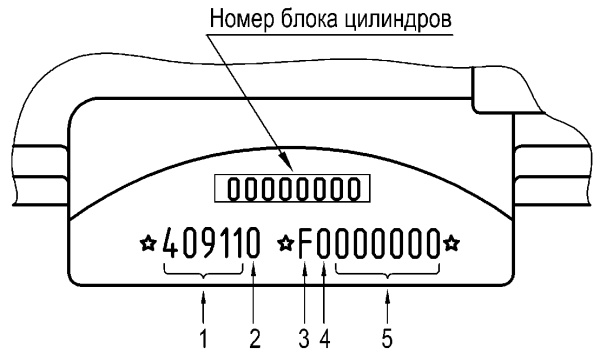

Описательная часть – VDS маркировки двигателя (состоит из шести знаков): 1 – обозначение модели двигателя (состоит из пяти цифр); 2 – всегда указывается ноль; Указательная часть – VIS маркировки двигателя (состоит из восьми знаков): 3 – код года изготовления (цифра или буква латинского алфавита): «D» – 2013, «E» – 2014, «F» – 2015, «G» – 2016, «H» – 2017, «J» – 2018, «K» – 2019, «L» – 2020… «Y» – 2030 (кроме букв «I, O, Q, U»); 4 – цифровой код сборочного подразделения завода-изготовителя двигателя; 5 – порядковый номер двигателя
Технические характеристики ДВС ЗМЗ 409
Двигатель ЗМЗ-409 представляет собой 4-х цилиндровый, рядный мотор, с комплексной микропроцессорной системой управления двигателем (КМПСУД).
| Объем двигателя, куб.см | 2693 |
| Максимальная мощность, л.с. | 117 - 144 |
| Максимальный крутящий момент, Н*м (кг*м) при об./мин. | 211 (22) / 3200 221 (23) / 3200 223 (23) / 4000 |
| Используемое топливо | Бензин АИ-92 |
| Расход топлива, л/100 км | 13.5 - 17 |
| Тип двигателя | Рядный, 4-цилиндровый |
| Доп. информация о двигателе | Инжектор |
| Максимальная мощность, л.с. (кВт) при об./мин. | 117 (86) / 4250 133 (98) / 4400 144 (106) / 4400 |
| Степень сжатия | 9 |
| Диаметр цилиндра, мм | 94 |
| Ход поршня, мм | 95.5 |
| Количество клапанов на цилиндр | 4 |
Двигатель ЗМЗ-409 (вид справа): 1 – масляный картер; 2 – масляный фильтр; 3 – кран масляного радиатора; 4 – стартер; 5 – шланги подогрева дроссельной заслонки; 6 – датчик детонации; 7 – шланг от регулятора давления топлива к каналу холостого хода; 8 – впускная труба; 9 – регулятор давления топлива; 10 – шланг подачи воздуха; 11 – ресивер; 12 – регулятор холостого хода; 13 – генератор; 14 – гидронатяжитель верхней цепи; 15 – проушина (рым) для подъема двигателя; 16 – регулировочный болт натяжения ремня привода насоса гидроусилителя и шкива вентилятора; 17 – кронштейн насоса гидроусилителя; 18 – регулировочный болт ремня привода генератора и водяного насоса; 19 – датчик положения коленчатого вала (датчик синхронизации); 20 – установочные метки ВМТ такта сжатия; 21 – гидронатяжитель нижней цепи.

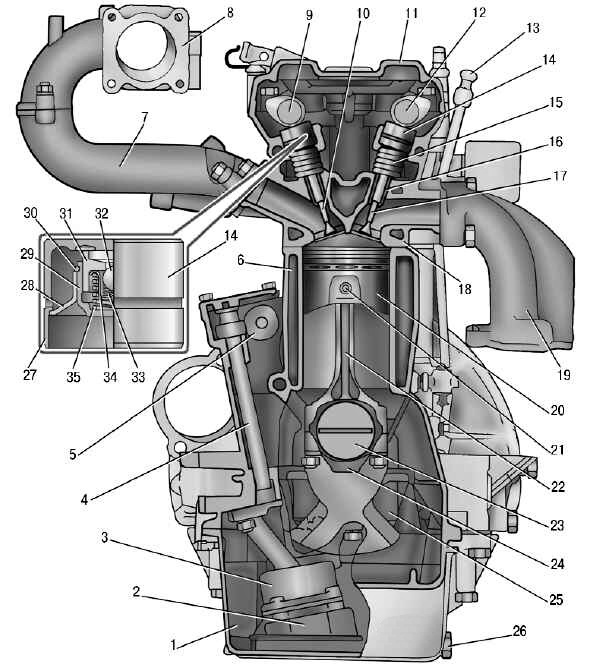

Поперечный разрез двигателя ЗМЗ-409: 1 – масляный картер; 2 – приемник масляного насоса; 3 – масляный насос; 4 – привод масляного насоса; 5 – шестерня промежуточного вала; 6 – блок цилиндров; 7 – впускная труба; 8 – ресивер; 9 – распределительный вал впускных клапанов; 10 – впускной клапан; 11 – крышка клапанов; 12 – распределительный вал выпускных клапанов; 13 – указатель уровня масла; 14 – гидравлический толкатель клапана; 15 – наружная пружина клапана; 16 – направляющая втулка клапана; 17 – выпускной клапан; 18 – головка блока цилиндров; 19 – выпускной коллектор; 20 – поршень; 21 – поршневой палец; 22 – шатун; 23 – коленчатый вал; 24 – крышка шатуна; 25 – крышка коренного подшипника; 26 – пробка сливного отверстия; 27 – корпус толкателя; 28 – направляющая втулка; 29 – корпус гидрокомпенсатора; 30 – стопорное кольцо; 31 – поршень гидрокомпенсатора; 32 – шариковый клапан; 33 – пружина шарикового клапана; 34 – корпус шарикового клапана; 35 – разжимная пружина.
Натяжение ремней привода агрегатов: 1 - датчик синхронизации; 2 - автоматический механизм натяжения; 3 - ремень привода генератора и водяного насоса; 4 - шкив генератора; 5 - впускная труба; 6 - ресивер; 7 - дроссельный узел с датчиком положения дроссельной заслонки; 8 - крышка маслоналивной горловины; 9 - крышка клапанов; 10 - шкив вентилятора; 11 - шкив водяного насоса; 12 - шкив насоса гидроусилителя рулевого управления; 13 - болт крепления насоса гидроусилителя рулевого управления; 14 - регулировочный болт; 15 - ремень привода вентилятора и насоса гидроусилителя рулевого управления; 16 - шкив-демпфер коленчатого вала.
